High Speed Signal Design, Test and Analysis
Signal & Power Integrity in the Real World
TDR, Controlled Impedance, Er Measurement System
PCB나 Cable의 특성 임피던스를 테스트하고 고장지점을 찾은 기술인 TDR(Time Domain Reflectometry) 장비와 솔루션입니다. PCB의 임피던스 설계부터 쿠폰 임피던스 테스트, 실제 보드의 임피던스 테스트가 가능합니다.
- ATDR-100: Automatic Impedance Measurement System 임피던스 자동 테스트 장비
- STDR-65: Single Time Domain Reflectometer (TDR) 싱글 라인 정밀 TDR 장비
- DTDR-65: Single/Differential Time Domain Reflectometer (TDR) 싱글/차동 라인 정밀 TDR 장비
- DTDR-800: Long Range/Cable Time Domain Reflectometer (TDR) 케이블 TDR 장비
- STLC: Online Impedance Calculator
Delta-L, SPP, SET2DIL Test System
Introbotix사의 Delta-L, SPP, SET2DIL 테스트 시스템은 PCB 제조현장에서 빠르고 정확하게 PCB의 Insertion Loss(손실)을 측정할 수 있습니다.
- ACCU-Prober with Delta-L (TDR/TDT 방식)
- ACCU-Prober VNA with Delta-L (Vector Network Analyzer 방식)
- ACCU-Prober with SPP
- ACCU-Prober with SET2DIL
TDR, S-parameter Measurement Probing Solutions
- DVT30-1MM: TDR Probe
- DVT40-1MM: TDR, S-parameter Probe
- ELF40/67/110, VLF40: 40GHz, 67GHz, 110GHz High Frequency Board Connector
- TBS-HFTF-POGO-1: 포고핀 40GHz Test Fixture
- TBS-HF67 : 포고핀 67GHz Test fixture
- Probe Stations: Customizing Probing Solutions

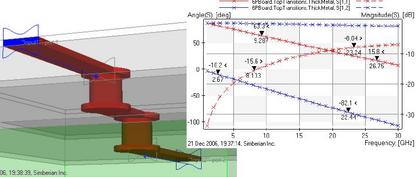

Signal Integrity Software
High Frequency Test Fixtures
TBS-TF 시리즈 고객 맟춤형 Test Fixture는 TDR 임피던스, S-parameter, Crosstalk, Mode-conversion 등 High Speed 신호 전송용 커넥터, 케이블 등의 고주파 특성을 정확하게 측정할 수 있도록 설계, 제작됩니다.
고객 제품의 인터페이스와 목적에 따라 맞춤형으로 설계하여 제작까지 해드립니다.
- Test Frequency: 50GHz 이상
- Port 수: 1, 2, 4, 8 이상의 멀티포트
Signal Integrity/Power Integrity Test System
S-parameter, TDR, Crosstalk 등의 Signal Integrity 측정과 PDN Impedance와 같은 Power Integrity 테스트를 위한 System을 고객의 제품과 어플리케이션에 최적화하여 드리고, 측정과 분석 업무을 도와드립니다.
주요 시스템 구성은 아래와 같습니다.
- Vector Network Analyzer, TDR tester, Oscilloscope, etc
- Probe Station
- 전용 Probes
- 케이블 및 어플리케이션별 특수 구성품
